Que son los compresores de diafragma y como funcionan

Inicio > Automatización > Maquinarias > Que son los compresores de diafragma y como funcionan

Los compresores de diafragma o también conocido como de membrana es un dispositivo que sirve para comprimir gases como el aire. Debido a que se utiliza una membrana elástica para hacer el trabajo de compresión, el fluido nunca toca ninguna pieza metálica. Es por eso que se utilizan para aplicaciones que requieran una gas comprimido de alta pureza. Por ejemplo: En la industrias alimenticias, farmacéuticas o en la fabricación de productos electrónicos.

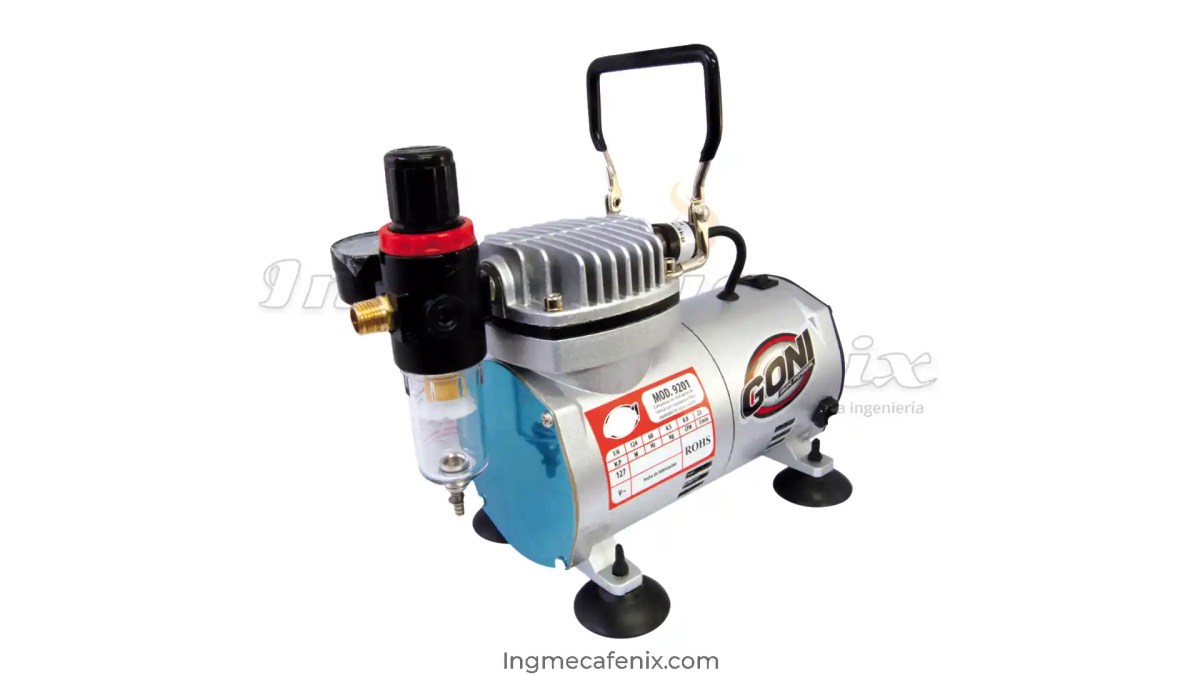

Compresor de membrana
Compresor de diafragma

Partes de un compresor de membrana

A pesar de que dependiendo del diseño y tipo de compresor puedan cambiar algunas partes. Existen algunas otras que son primordiales para su funcionamiento:



  • Cámara de compresión: Es el lugar donde ocurre la compresión.
  • Diafragma: Es una membrana elástica que se mueve para disminuir el volumen del gas y comprimirlo.
  • Motor: Su funcionamiento es muy importante ya que le da movimiento a las partes móviles para que empiecen el trabajo de compresión.
  • Filtro de aire: Sirve para evitar que entren impurezas como el polvo a la cámara de compresión.
  • Regulador de presión: Sirve para ajustar la presión de salida del gas.
  • Sistema mecánico: Dentro del sistema mecánico podemos encontrar un pistón, una biela, y un eje excéntrico que sirve para transmitir el movimiento del motor hacia la membrana.

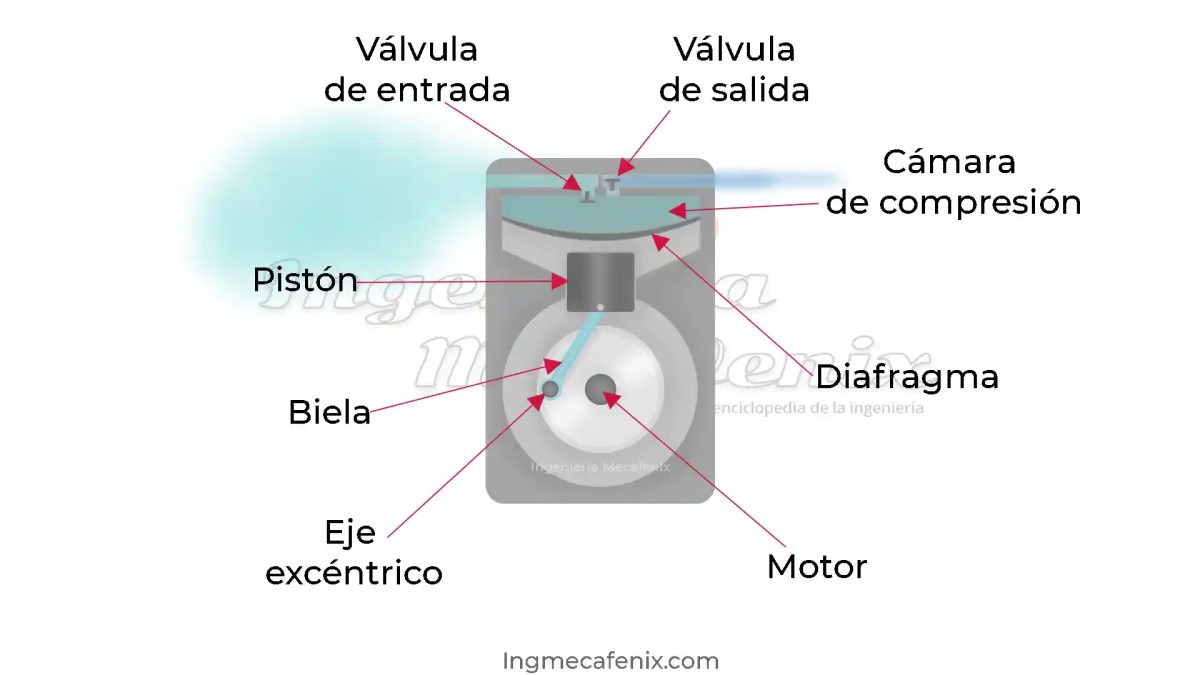

Partes compresor de diafragma
Partes importantes de un compresor de diafragma

Como funciona un compresor de diafragma

El funcionamiento de este compresor se basa en los del tipo de desplazamiento positivo. Ya que, a grandes rasgos, tiene un motor eléctrico que transmite el movimiento circular a través de un sistema mecánico. Este sistema cuenta con un pequeño cigüeñal, una biela y un pistón, que al moverse en conjunto presionan una membrana elástica. Cuando el pistón empuja a la membrana esta disminuye el volumen del aire que se encuentra en la cámara y así es como se comprime el aire.

Función compresor de diafragma
Cuando el pistón empuja a la membrana esta comprime el aire

Tipos de compresores de diafragma o membrana

Los tipos de este compresor se basan en las variaciones que puede tener la membrana, ya sea por el número o por la orientación que tenga.

  • Membrana simple: Cuenta con una sola membrana que se mueve de arriba hacia abajo.
  • Doble: Tiene dos membranas que trabajan en conjunto. Estas se mueven de arriba hacia abajo pero alternan su movimiento, es decir, mientras una se mueve hacia arriba la otra va hacia abajo.
  • Múltiple: Tiene múltiples membranas que trabajan en conjunto para comprimir de manera mas rápida y efectiva.
  • Membrana oscilante: Tiene una membrana que esta colocada de tal forma que el movimiento de esta sea de horizontal, es decir hacia adelante y atrás.
