¿Qué es un termistor?
Un termistor es un sensor que sirve para detectar temperatura a través de cambios de resistencia según el calor o frío detectado. Existen 2 tipos de sensores según su coeficiente de temperatura los NTC (coeficiente de temperatura negativo) y PTC (coeficiente de temperatura positivo).
Solo existe una pequeña diferencia entre estos dos tipos de sensores, y es que mientras la temperatura aumenta, la resistencia disminuye en el caso del termistor NTC. Para el caso de los PTC, cuando la temperatura aumenta, también aumenta la resistencia.
![Termistores NTP y PTC](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistores-NTC-y-PTC.webp?resize=683%2C384&ssl=1)
¿Cómo funcionan?

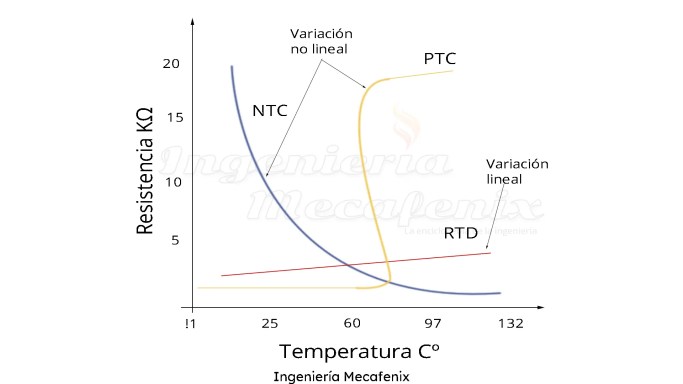

El funcionamiento se basa en la variación de la resistencia de un semiconductor debido a cambios en la temperatura ambiente, alterando la concentración de portadores. La variación de la resistencia con la temperatura no es lineal a comparación de un RTD.
![Curvas termistores](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Curvas-termistor.webp?resize=683%2C384&ssl=1)
¿En donde podemos aplicar los termistores?
PTC
- Sirven para protección de los bobinados de motores eléctricos y transformadores en aquellos equipos donde la temperatura oscila entre 60 °C a 180 °C.
- Fusible de estado sólido de protección contra el exceso de corriente, que van desde mA a varios A (25°C ambiente) a niveles de tensión continua superior a 600V, por ejemplo, fuentes de alimentación para una amplia gama de equipos eléctricos.
- Sensor de nivel de líquidos.
NTC
- Aplicaciones en las que la corriente que circula por ellos, no es capaz de producirles aumentos apreciables de temperatura y por tanto la resistencia del termistor depende únicamente de la temperatura del medio ambiente en que se encuentra.
- Utilización en la que su resistencia depende de las corrientes que lo atraviesan.
- Empleo en donde se aprovecha la inercia térmica, es decir, el tiempo que tarda el termistor en calentarse o enfriarse cuando se le somete variaciones de tensión.
Encapsulados de termistores
Existen diferentes tipos de encapsulados dependiendo del modelo y la constitución, especificaciones eléctricas y su aplicación, algunos más utilizados que otros. Los termistores más comunes son los de tipo SMD, perla y disco.

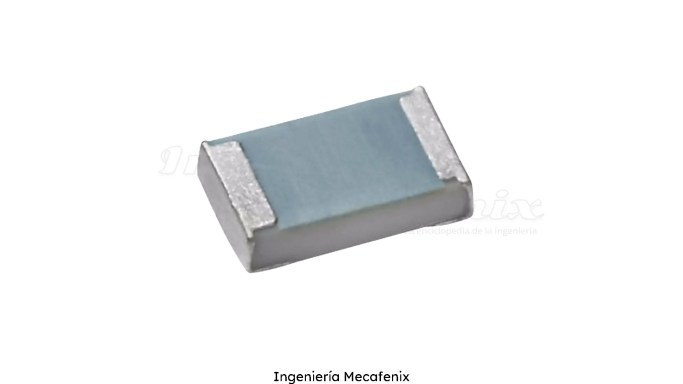

Tipo SMD
Su funcionamiento es igual a cualquier termistor con la única diferencia que tiene forma de circuito integrado (SMD), y sus aplicaciones son diferentes.
Aplicaciones:
- Equipos de comunicación móvil
- Batería recargable
- CPU
- Sensores de temperatura en otros circuitos
![Termistor smd](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistor-SMD.webp?resize=683%2C384&ssl=1)
Tipo perla
Son encapsulados por una cubierta de cristal la cual se asemeja a la forma de una pequeña perla, es por ello que se le asigno el nombre de tipo perla. su temperatura de funcionamiento es entre -50~+150℃.
Algunas de sus aplicaciones son:
- Equipos de aire acondicionado
- Sensor de nivel de líquido
- Sector del automóvil
- Electrodomésticos
![Termistor tipo perla](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistor-tipo-perla.webp?resize=683%2C384&ssl=1)
Tipo disco
Este tipo también es conocido como termistor de potencia debido a sus características.
Algunas aplicaciones:
- Electrodomésticos
- Electrónica del automóvil
- Computadora
- Fuente de alimentación de conmutación
- Adaptador
- Balastos electrónicos y varios tipos de dispositivo de calentamiento eléctrico.
![Termistores de disco](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistor-tipo-disco.webp?resize=683%2C384&ssl=1)
Tipo arandela
Los termistores tipo arandela son una variación de los termistores de disco excepto por tener un orificio central y carece de terminales aunque está provisto de dos caras metalizadas para establecer el contacto. Es frecuentemente utilizado como parte de un montaje.
Aplicaciones:
- Adecuado para de detección de temperatura en superficies, Adecuado para empotrar en algún chasis.
![Termistor de arandela](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistor-tipo-arandela.webp?resize=683%2C384&ssl=1)

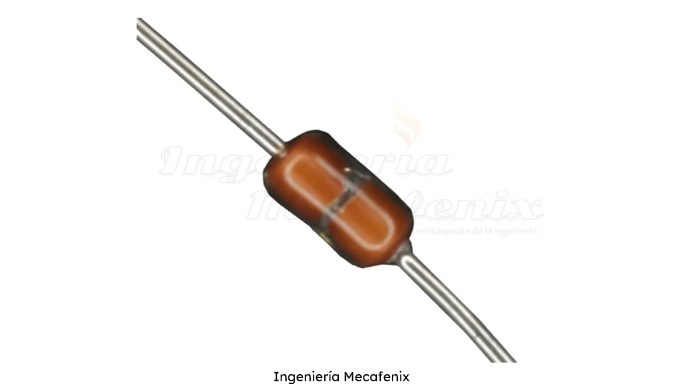

Tipo barra
Este termistor se asemeja mucho a la forma de una resistencia convencional. Constan de un cuerpo cilindro y 2 terminales una en cada extremo. Se emplean en donde se requiera una resistencia y potencia de disipación demasiado altas.
![Termistor barra](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2018/04/Termistor-barra.webp?resize=683%2C384&ssl=1)
