¿Qué es el display de 7 segmentos?
El display de 7 segmentos es un dispositivo electrónico que se utiliza para representar visualmente números y algunos caracteres. Este display es muy popular debido a su gran efectividad y simplicidad al momento de utilizarlo.
Partes de un display de 7 segmentos
Se le conoce como 7 segmentos por que cuenta con siete diodos led principales y uno extra para representar un punto. También cuenta con una carcasa para cubrirlos y 10 terminales: 2 son de alimentación (2 de Vcd o 2 de Gnd), 1 es para visualizar un punto y 7 son para representar cada uno de los números según la combinación que se le ponga, estos están representados por una letra del abecedario desde la «A» hasta la letra «G».
¿Cómo funciona un display?
Para poder representar los números o caracteres con este dispositivo solo basta con saber la configuración de cada una de sus leds y combinarlos.
Ejemplos:
Para representar el numero 3 debemos encender las letras A, B, G, C y D, para representar el numero 6 tenemos que combinar las letras A, F, E, D, C y G.

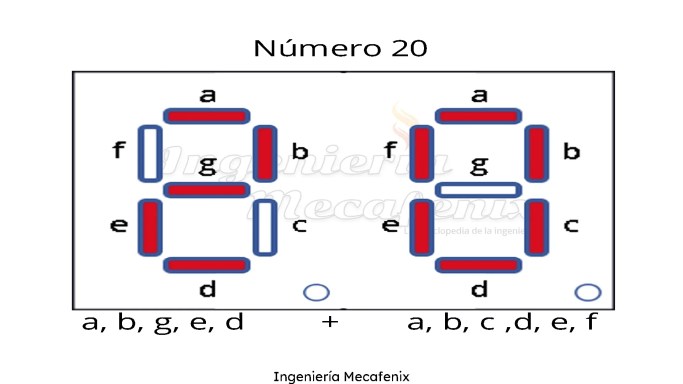

Cuando necesitamos indicar números con dos dígitos solo necesitamos integrar 2 displays y hacer las combinaciones de la misma manera por ejemplo, para el numero 20 necesitamos combinar A, B, G, E, D + A, B, C, D, E, F.
Tipos de display de 7 segmentos
Al ser un dispositivo muy simple no existe mucha variedad, solo podemos encontrar de:
- ánodo común
- cátodo común
- Doble display
- Por tamaño
Ánodo común
Se llama así por que todos los leds están unidos en su terminal positiva (ánodo), para encenderlos tenemos que poner tierra en la terminal de la letra que se desee.

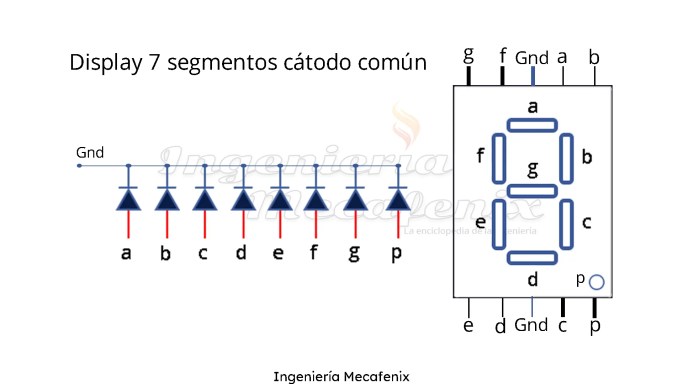

Cátodo común
Este display es el opuesto del ánodo común ya que los leds están unidos en la terminal negativa (cátodo). Para encender los leds tenemos que poner voltaje en las terminales de las letras.
Display múltiple
Dentro de este tipo podemos encontrar de ánodo o cátodo común, la única diferencia es que son 2, 4 y hasta 6 displays unidos. Estos son ideales para cuando se necesitan representar cifras de más de un dígito.
Por tamaño
En este tipo también podemos encontrar de ánodo o cátodo común, la única variación es el tamaño del display, ya que los podemos encontrar de 2.3 y 4 pulgadas.
