¿Qué son las válvulas neumáticas?

Las válvulas neumáticas son dispositivos que sirven para controlar las acciones que se pueden hacer dentro de los circuitos; como accionar actuadores, regular la presión, hacer funciones lógicas, activar y/o desactivar partes de un circuito. Todo dependiendo del tipo de válvula que se utilice, es la función que podemos obtener.

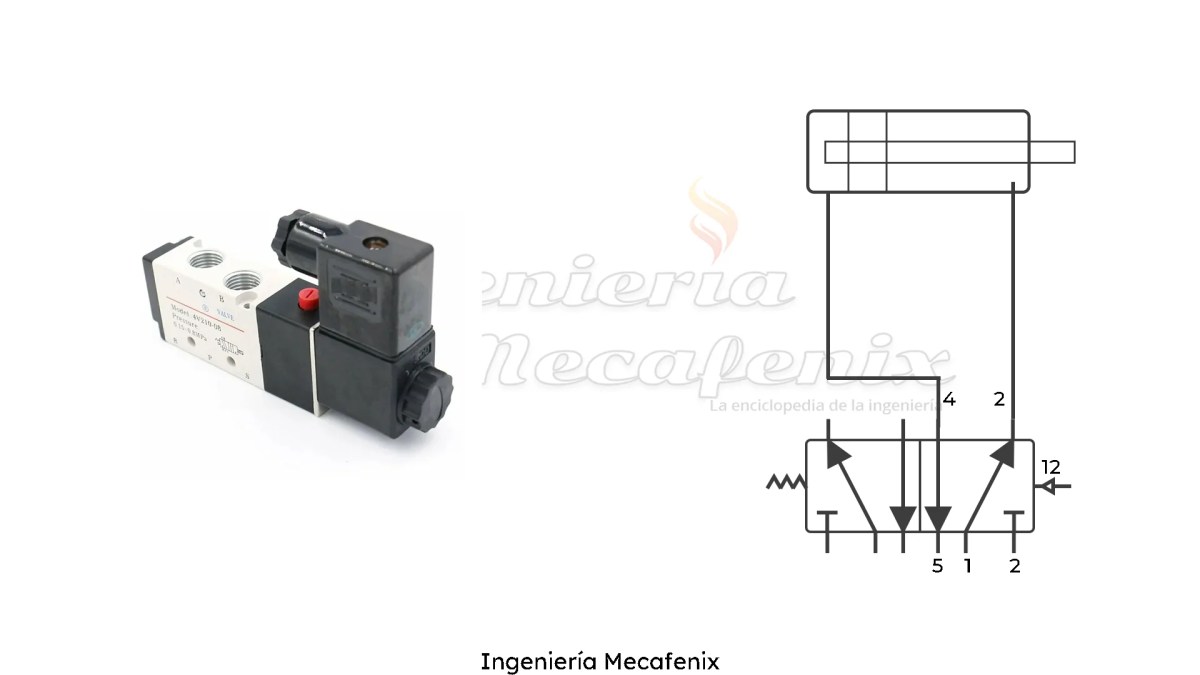

Válvulas neumáticas
La válvula neumática 5/2 es utilizada para cilindros de doble efecto

Tipos de válvulas

Existen diferentes formas de clasificar los tipos de válvulas que existen. Pero una de la mas completas es agruparlas por la función que desempeñan dentro de un circuito. Ya sea como;

  • Distribuidoras
  • De bloqueo
  • De presión
  • De caudal y cierre
  • Combinadas para aplicaciones


Válvulas distribuidoras

Este tipo de válvulas por lo regular tienen posiciones diferentes y dependiendo de la posición en la que se encuentren son capaces de darle una dirección diferente al aire. Para conocer bien este tipo de componentes debemos de conocer como están construidas ya que existen muchas variaciones que podemos identificar como: su construcción, tipo de accionamiento y tipo de retorno. Leer más…

Válvulas distribuidoras
Las válvulas neumáticas se nombrar por su numero de vías, posiciones y sus tipos de accionamientos

Válvulas de bloqueo

Estas válvulas no solo se utilizan para bloquear el paso del aire. Si no que también tienen aplicaciones como condicionar o dificultar el paso, ya sea en un sentido o en otro. Dentro de esta categoría podemos encontrar válvulas como las;

  • Antirretorno: Prácticamente tienen el mismo funcionamiento que las famosas válvulas check o que un diodo semiconductor. Es decir que, solo permiten el paso en una sola dirección mientras que en la otra lo bloquean.
  • Selectoras: Este tipo de válvula tiene la función lógica OR Ya que permite el paso del flujo desde dos direcciones diferentes, siempre cuando sea una a la vez.
  • De simultaneidad: También tiene una función lógica, en este caso es la AND. Por lo que solo se activara cuando sus dos entradas tengan un flujo simultaneo.
Válvulas neumáticas de bloqueo
Como son las válvulas de bloqueo nombradas anteriormente

Válvulas de presión

Como su nombre lo indica este tipo de válvulas sirven para trabajar con la presión neumática del circuito. Ya que muchas veces se necesita una presión especifica de funcionamiento o evitar variaciones en las presiones. Dentro de esta categoría podemos encontrar las;



  • Reguladoras de presión: Su función es la de mantener lo más constante posible la presión de trabajo, sin importar el valor que tengamos en la entrada.
  • Limitadoras de presión: Prácticamente se utilizan como protección. Ya que si por alguna razón sube la presión a un rango mayor del establecido, esta válvula se activa dejando escapar el aire hacia el exterior hasta lograr estabilizarlo.
  • Válvulas de secuencia: Funcionan de forma inversa a las limitadoras de presión. Debido a que una vez que se alcanza una presión, esta se activa y empieza a funcionar.
Válvulas de presión
Como son las válvulas reguladoras de presión

Válvulas de caudal y cierre

Estas sirven para regular el caudal, o mejor dicha la cantidad de aire que pasa por este tipo de válvulas. Una de las funciones principales es la de controlar la velocidad de las partes móviles de los actuadores. Dentro de este tipo podemos encontrar;

  • Reguladoras: La función de esta válvula es la de controlar la velocidad de las partes móviles de los actuadores. Como por ejemplo la velocidad con la que sale el vástago de un cilindro.
  • De cierre: Prácticamente se como una llave, ya que tiene la capacidad de abrir o cerrar el circuito.
  • De escape rápido: Se utiliza para maximizar la velocidad de las partes móviles de los actuadores, ya que si se quiere cambiar de posición por ejemplo. Un pistón, esta válvula hace que el aire que empujaba salga rápidamente hacia el exterior y el del otro extremo pueda entrar más rápido.
Válvulas de caudal y cierre
Válvulas de caudal y cierre

Válvulas combinadas para diferentes aplicaciones

Dentro de esta categoría se combinan diferentes válvulas neumáticas para lograr aplicaciones diferentes. Como en el caso de un temporizador, que se utiliza una válvula reguladora de caudal, un deposito de aire y una válvula 3/2.
