Gracias a la invención de los circuitos integrados podemos utilizar un mismo chip con diferentes ciclos de trabajo. Pero, para poder cambiar estas formas de funcionamiento, regularmente debemos de utilizar mas componentes eléctricos y electrónicos como resistencias, capacitores, bobinas, botones, diferentes voltajes, etc. En este articulo te explicaremos como se conectan las diferentes configuraciones y te pondremos unas calculadoras para los temporizadores 555.
Tabla de contenido
Diagrama de conexión 555 Monoestable
Esta configuración del temporizador se caracteriza porque necesita de un pulso de 0v o de tierra para poder iniciar su ciclo, así como también es importante destacar que solo hace un ciclo por pulso. Es decir que, cuando mandamos un pulso, solo manda una señal de alto a su salida y cuando termina el tiempo se desactiva y no vuelve a iniciar el ciclo hasta que se le de otro pulso. El 555 monoestable es fácil de conectar ya que necesita de muy pocos elementos externos como:
Diagrama de conexión del temporizador 555 Astable
La configuración astable del temporizador 555 se caracteriza por que no necesita un pulso de arranque. Si no que, una vez que se alimenta con el voltaje, este empieza a correr el ciclo de trabajo durante todo el tiempo que este conectado al voltaje. Este circuito se caracteriza por que tiene dos resistencias y también cambia ligeramente su conexión. Dentro de los componentes que se necesitan para esta configuración son:

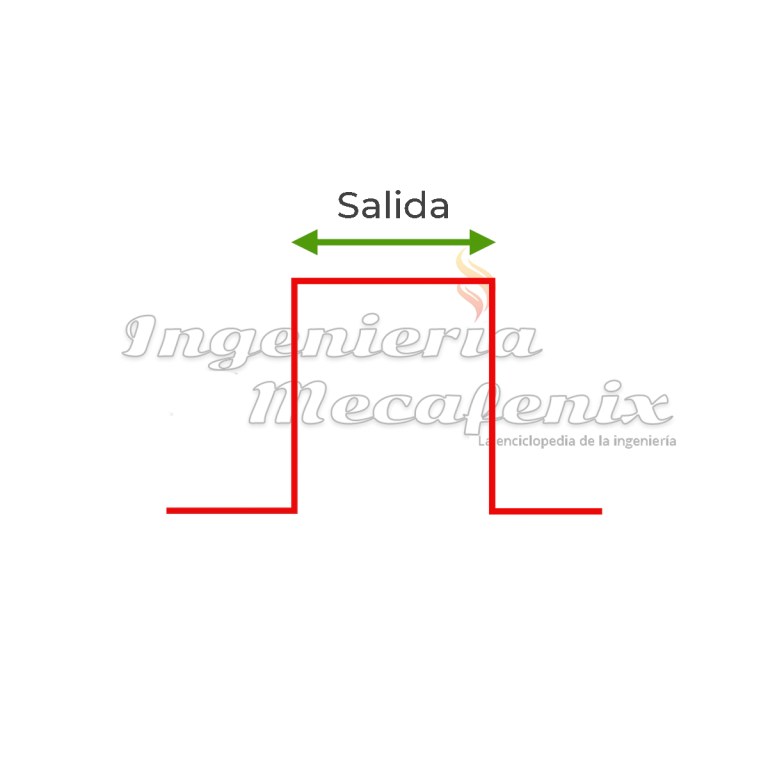

Calculadora 555 monoestable
Ingresa los valores de los compontes para calcular el tiempo de encendido
Formula
Salida = 1.1 * R1 * C1

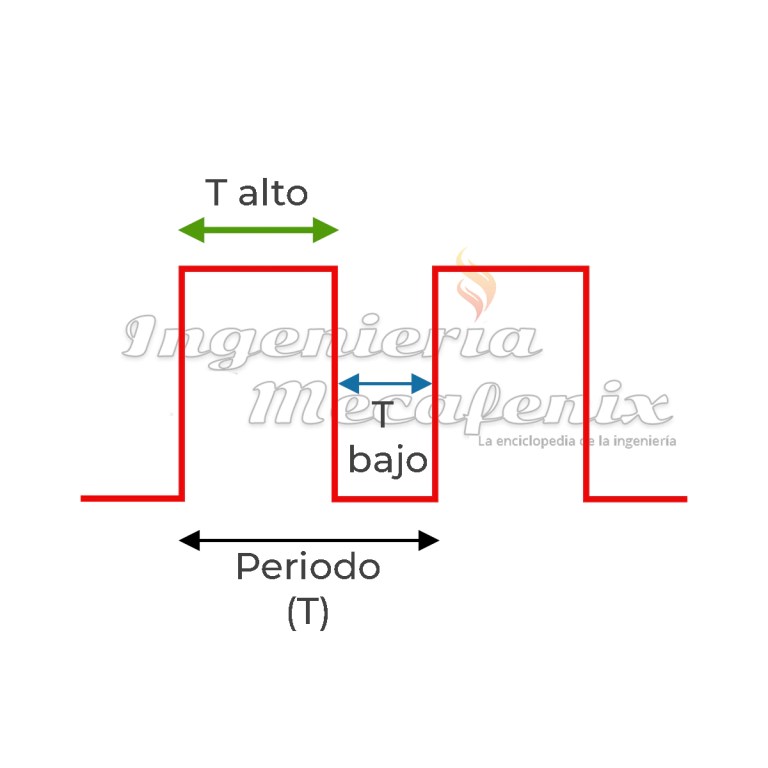

Calculadora 555 Astable
Ingresa los valores de los compontes para calcular el tiempo de encendido y apagado
Formulas
T alto
0.693 * (R1 + R2) * C1
T bajo
0.693 * R2 * C1
Frecuencia
1.44 / (R1+R2) * C1
Ciclo
((R1+R2)/(R1+2R2))*100%
