Compuerta lógica NOT

La compuerta NOT se caracteriza porque es capaz de invertir el resultado de una operación lógica. Es decir que, si en su entrada tenemos un valor verdadero en la entrada lo transformara en falso a la salida y si tenemos un falso lo transforma en verdadero. Con este concepto prácticamente se crea la mitad de las compuertas lógicas como las NAND, NOR y XNOR.

Prueba el funcionamiento de la compuerta ▼

Compuerta lógica not
A Resultado
0 1
1 0

Como identificamos una compuerta lógica NOT

Para poder identificar una compuerta NOT podemos utilizar una serie de símbolos gráficos que se encargan de representarla. Es importante mencionar que dependiendo de la norma el símbolo puede cambiar un poco. Dentro de las normas existe la ANSI que prácticamente es la mas popular y la que mas utilizamos. Aunque también existen las normas IEC, DIN y la BS.

Simbología compuerta NOT

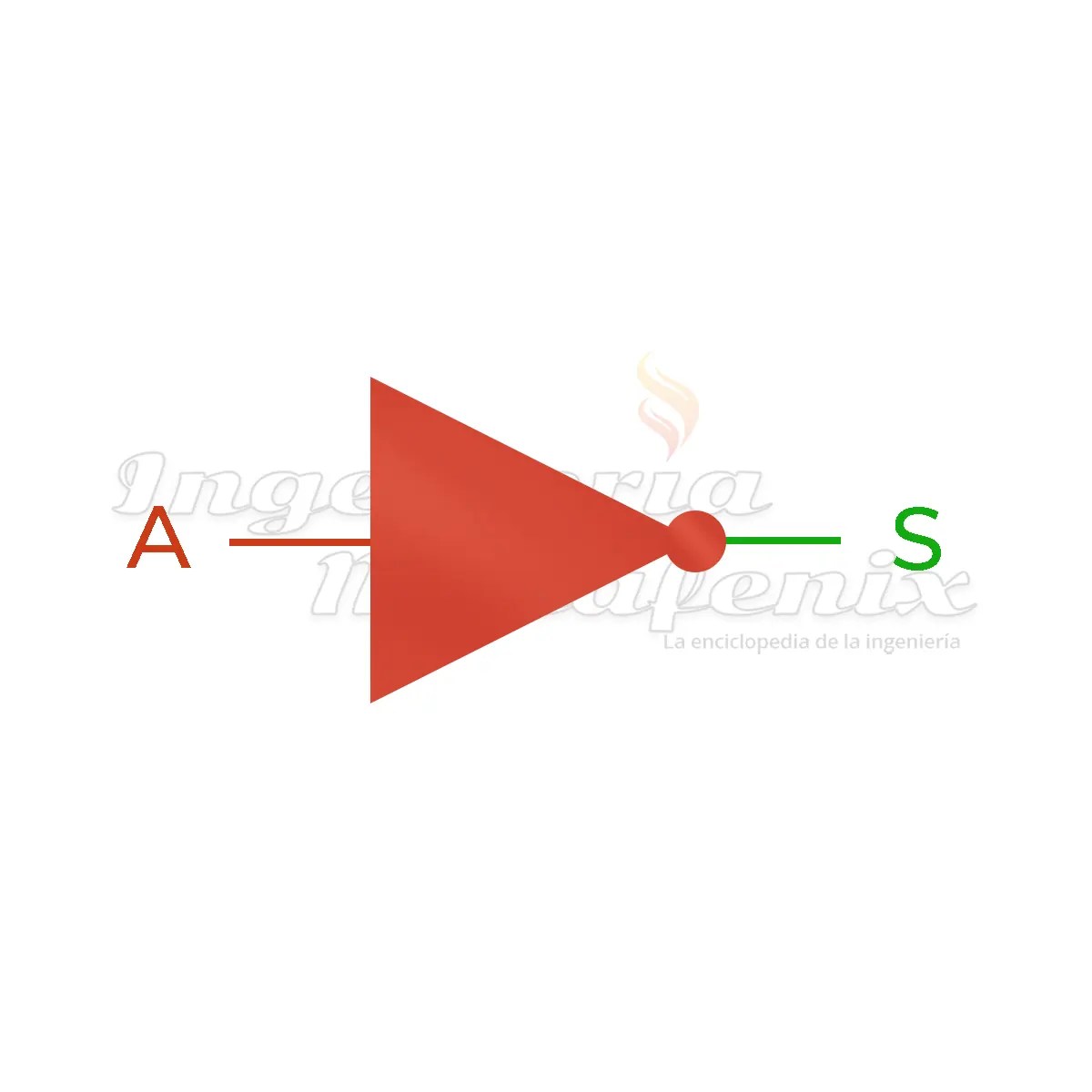

Simbología compuerta NOT

Que tipos de compuertas NOT existen

Debido a que este tipo de compuerta solo tiene una entrada no existen variaciones.

Datasheet not
Datasheet compuerta NOT

Como crear compuertas NOT

Para poder crear una compuerta NOT podemos utilizar diferentes circuitos eléctricos. Ya sea con interruptores o con un método un poco mas avanzado que es el de utilizar transistores.

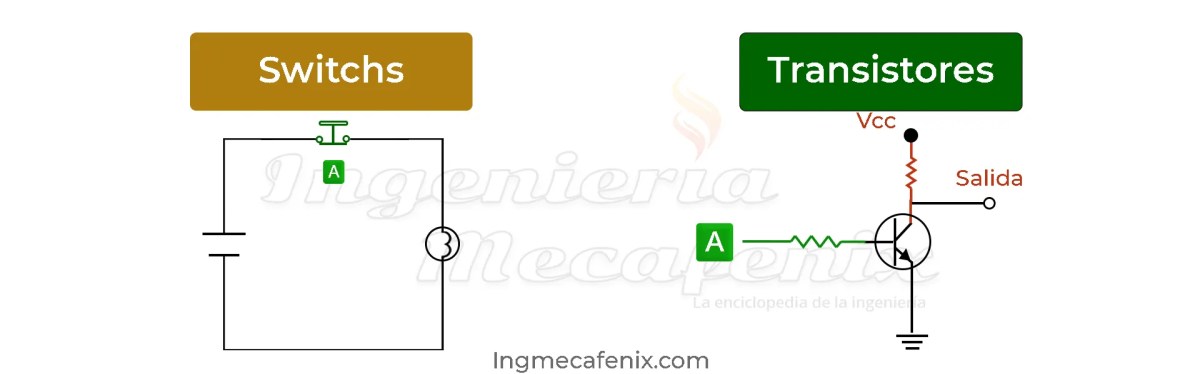

Creación de compuertas lógicas NOT

Tabla de verdad

La tabla de verdad de la compuerta lógica NOT se utiliza para saber como va a reaccionar cuando pongamos los diferentes estados en su entrada.

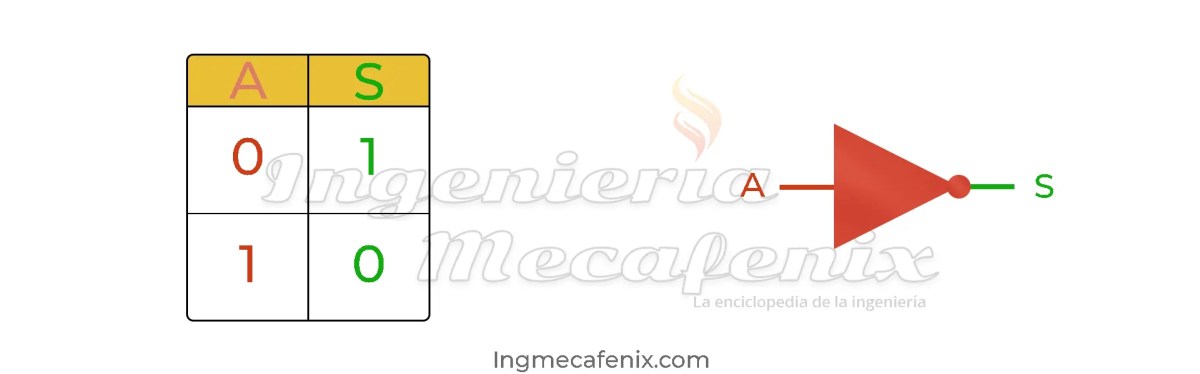

Tabla de verdad compuerta NOT
Tabal de verdad compuerta lógica NOT

Diagrama de espacio tiempo

El diagrama de espacio tiempo es una herramienta visual que nos ayuda a saber como fueron interactuando la entrada y la salida de la compuerta. Este diagrama se asemeja un poco a una gráfica por que en el eje horizontal tenemos el tiempo y en el eje vertical las entradas y salidas. En cuanto a la forma de representa una señal se utilizan las ondas cuadradas, ya que así se pueden representar más fácil los estados altos y bajos de cada señal.

Diagrama espacio tiempo NOT
Ejemplo de un diagrama espacio tiempo de la compuerta NOT
