¿Qué es un transistor?

El transistor es un componente electrónico que esta construido por materiales semiconductores, estos prácticamente revolucionaron todos los aparatos electrónicos, ya que gracias a sus pequeñas dimensiones y sus múltiples funciones se logró disminuir los tamaños de todos los aparatos electrónicos. Gracias a los transistores también se logró la construcción de circuitos integrados, estos circuitos prácticamente son cientos de transistores encapsulados en algún tipo de material plástico.

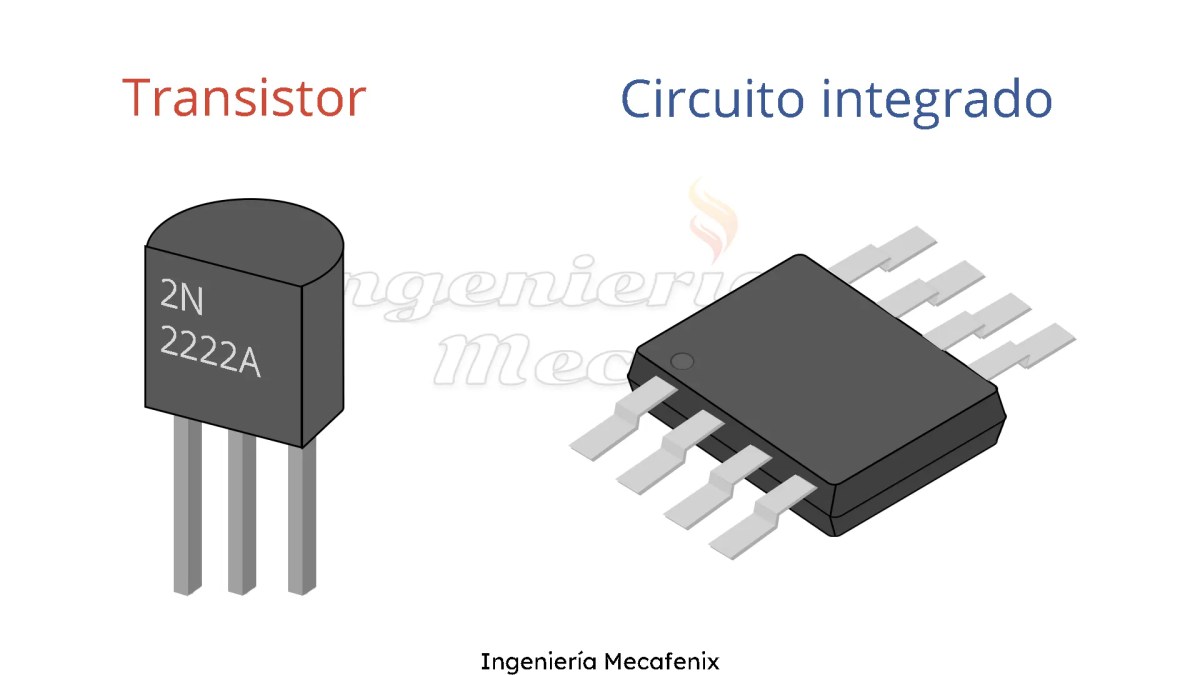

Los transistores sirven para hacer circuitos integrados

Partes de un transistor

Estos componentes están construidos por cristales semiconductores que dependiendo de su estructura interna pueden ser denominados como material N o material P. En todos los transistores siempre se colocan dos cristales de un material y uno del otro por ejemplo: NPN o PNP y cada cristal corresponde a una terminal que son: emisor, base y colector.

Los transistores sirven para hacer circuitos integrados

El emisor se encarga de proporcionar las cargas eléctricas, la base controla el flujo de corriente y por ultimo el colector recoge las cargas proporcionadas por el emisor. La diferencia de usos entre transistores es que los NPN se utilizan para voltajes positivos y los PNP con voltajes negativos.



¿Cómo funciona un transistor?

Como ya se mencionó los transistores tienen varias funciones que están dadas por dos características esenciales; una polarización correcta y por la utilización de sus diferentes regiones de funcionamiento.

Regiones de funcionamiento

Los transistores cuentan con tres regiones de funcionamiento y cada una hace una funciona diferente, ya sea como interruptor abierto, cerrado o como amplificador. El uso de estas regiones se basa en la cantidad de voltaje que circule por la base del transistor.

  • Región de corte: Se dice que un transistor entra en región de corte cuando el voltaje de la base es nulo o menor a 0.6v, ya que que no logra activar el paso de corriente entre el colector y el emisor, es decir se comporta como un interruptor abierto.
  • Región de saturación: El funcionamiento de esta región es el caso contrario a la de corte, ya que cuando el voltaje que circula por la base supera al establecido por el fabricante, satura al transistor y este permite la circulación entre colector y emisor como si fuera un cable normal, es decir se comporta como un interruptor cerrado.
  • Región activa: Este caso se logra cuando el voltaje de la base esta en un rango intermedio entre la región de saturación y la de corte. Cuando logramos estabilizar el transistor es capaz de amplificar las señales de entrada las veces que tenga el valor de ß ya que este multiplica la corriente del transistor.
Los transistores tienen 3 formas de funcionar
