Los transistores son uno de los componentes más utilizados dentro de la electrónica ya que tienen diferentes configuraciones y polarizaciones, y dependiendo de las variaciones estos funcionan de forma diferente. Cuando se quiere utilizar un transistor como interruptor digital (regiones de corte y saturación) la tarea es fácil ya que el circuito eléctrico es bastante sencillo. En caso de que se utilicé un transistor NPN el emisor se coloca a tierra, el colector a voltaje y la base actúa como interruptor, o si bien se utiliza un transistor PNP se invierten las terminales, el colector a tierra y al emisor se le pone voltaje.
La tarea difícil inicia cuando se utiliza un transistor como amplificador o en región activa, ya que sus terminales se pueden configurar de tres formas diferentes y cada una de estas configuraciones las podemos utilizar con diferentes circuitos o mejor conocidas como polarizaciones.

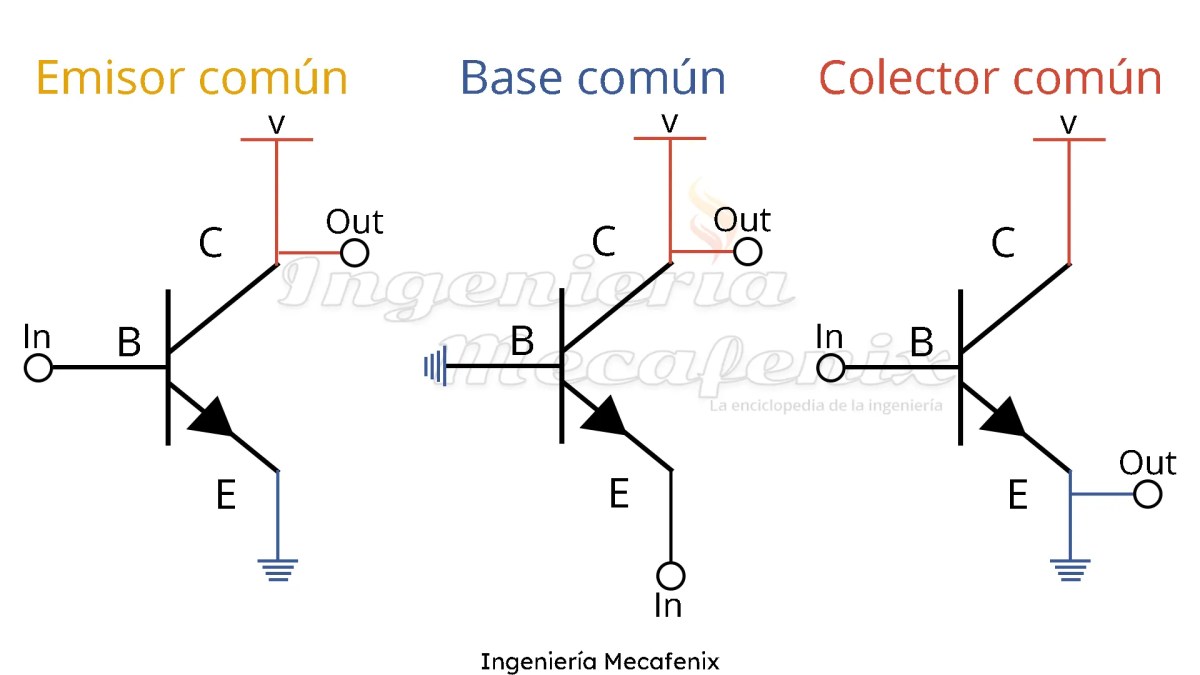

Configuraciones de un transistor
Podemos encontrar tres configuraciones y cada una tiene diferentes características, por lo tanto se utilizan para aplicaciones diferentes.
- Emisor común: Esta configuración se utiliza para amplificadores de corriente y voltaje a bajas frecuencias, debido a que tiene una alta ganancia en las dos variables. Una de sus características no tan favorables es que el voltaje de la señal queda invertido en su salida (la corriente no se invierte), es decir las señales quedan como si fueran un espejo. Una forma sencilla de identificar esta configuración es por que la señal de entrada esta en la base y la de salida en el colector. Esta configuración se puede utilizar con todos los tipos de polarizaciones.
- Colector común: Se utiliza para señales con baja potencia y las transforma en el mismo tipo de señal pero con una mayor potencia. Esto se logra por que tiene una alta ganancia de corriente y el voltaje lo transfiere igual ya que no tiene ganancia de voltaje. Otra característica es que en la salida se invierte la corriente. El colector común se utiliza principalmente cuando se requiere poner varios amplificadores conectados en serie debido a que en su entrada tiene mucha impedancia y en su salida disminuye.
- Base común: Existen dos formas sencillas de identificar si un transistor esta configurado en base común y estas son; por que el símbolo del transistor se utiliza acostado o porque la entrada es a través del emisor y la salida se encuentra en el colector. A pesar de que esta configuración no tiene una ganancia de corriente se utiliza por que el ancho de banda es más grande que las demás configuraciones y permite trabajar con señales VHF (very high frequency) y UHF (ultra high frequency.
Polarizaciones de un transistor
En simples palabras las polarizaciones son circuitos que se utilizan para hacer funcionar a los transistores como amplificadores, en estos circuitos basan su funcionamiento en las configuraciones anteriores, ya que podemos utilizar una de emisor común y utilizar cualquiera de las polarizaciones disponibles todo depende de la aplicación que se le dé al transistor.
- Polarización fija: Esta polarización solo se puede utilizar con la configuración de emisor común y consiste en colocar una resistencia en la base y una en el colector, mientras que el emisor se conecta a tierra, Al ser una configuración demasiado sencilla tenemos una gran desventaja y es que la señal esta muy expuesta a variaciones dependiendo de los cambios de temperatura que tenga el transistor. Regularmente se utiliza para señales de poca importancia que no importa que se distorsionen.
- Polarización por retroalimentación del emisor o estabilizado en el emisor: En este tipo prácticamente se le agrega una resistencia en el emisor que hace sea un poco más estable, pero no lo suficiente como para utilizarlo en señales de mucha importancia.
- Polarización por retroalimentación de colector: Prácticamente se utiliza para regular los cambios de corriente o de voltaje en la fuente de alimentación, ya que si por alguna razón existe una variación, la resistencia que retroalimenta la base actúa para evitar un cambio brusco en la salida del transistor.
- Polarización universal o divisor de voltaje: Es la más utilizada ya que es la más estable, debido a sus retroalimentaciones. Y si por cualquier razón el transistor se calienta o existen una variación de la corriente la resistencias de retroalimentación actúan para regular la corriente que llega a la base y así poder estabilizar todo el sistema.
