Las compuerta lógica OR se caracteriza por que no importa cuantas combinaciones tengan sus entradas, esta funciona cuando al menos una tiene un estado de alto. Es decir, que de todos los escenarios posibles solo no se activa en uno. Otra de las razones por la que también es fácil de recordar es porque su funcionamiento esta dado por la suma binaria.
Prueba el funcionamiento de la compuerta ▼
![Compuerta or Compuerta lógica or](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Compuerta-or.webp?resize=1200%2C1200&ssl=1)
A | B | Resultado |
---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
Como identificamos una compuerta lógica OR
Para poder identificar una compuerta OR podemos utilizar una serie de símbolos gráficos que se encargan de representarla. Es importante mencionar que dependiendo de la norma el símbolo puede cambiar un poco. Dentro de las normas existe la ANSI que prácticamente es la mas popular y la que mas utilizamos. Aunque también existen las normas IEC, DIN y la BS.
![Simbologia or Simbología compuerta lógica or](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Simbologia-or.webp?resize=1366%2C426&ssl=1)
Que tipos de compuertas OR existen
Dentro de las compuertas OR podemos encontrar algunas variaciones en cuanto a sus entradas, pero nunca en su salida. Normalmente podemos encontrarnos con circuitos integrados con compuertas de 2, 3 e incluso 4 entradas. Aunque también existen diferentes formas de crear una compuerta con mas entradas.
- Compuerta OR de 2 entradas – 78LS32
- Compuerta OR de 3 entradas – 74HC4075 (tecnología CMOS)
- Compuerta OR de 4 entradas – CD4072 (tecnología CMOS)
![Or datasheet Datasheet compuerta or](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Or-datasheet.webp?resize=1366%2C426&ssl=1)
Como crear compuertas OR

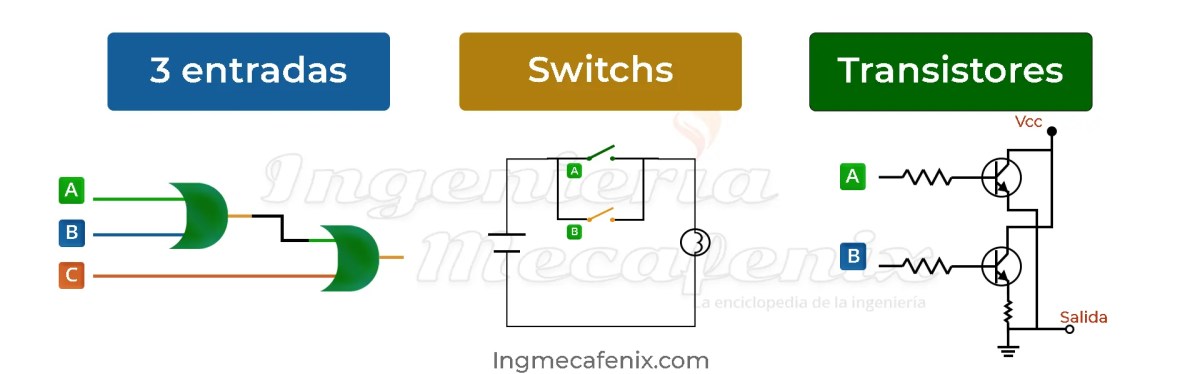

Para crear compuertas lógicas OR con diferentes entradas, podemos utilizar el método de utilizar las mismas compuertas y unir la salida a una de las entradas de otra OR.
También existe la posibilidad de crear una compuerta OR con diferentes compontes. Por ejemplo, existe la forma de crearlas a través de un circuito eléctrico. Ya sea con interruptores o con un método un poco mas avanzado que es el de utilizar transistores.
![creacion diferentes or Como crear diferentes compuertas lógicas OR](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/creacion-diferentes-or.webp?resize=1366%2C426&ssl=1)
Tabla de verdad

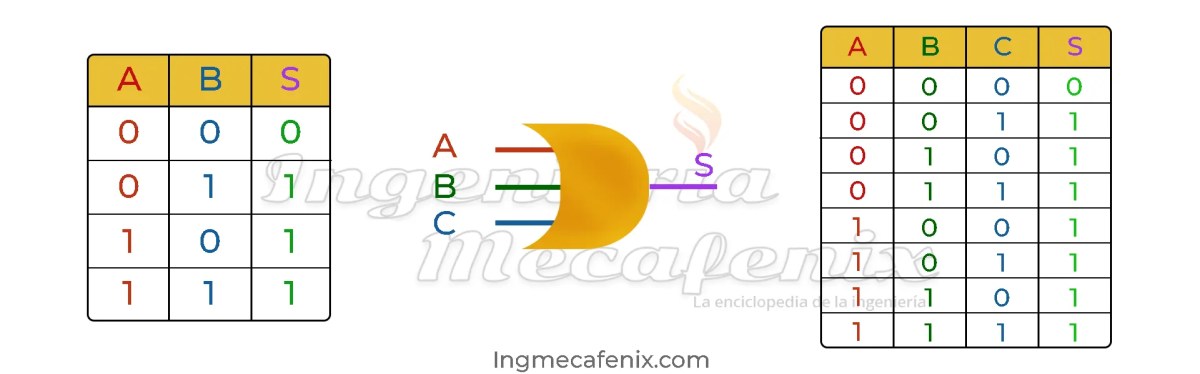

La tabla de verdad de la compuerta lógica OR se utiliza para saber como va a reaccionar ante las posibles combinaciones que pueden tener sus entradas. Si seguimos algunas reglas, crear esta tabla es una tarea bastante sencilla, no importa si la compuerta tiene 2, 3, 4 o mas entradas.
![Tabla de verdad OR Tabla de verdad compuerta or](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Tabla-de-verdad-OR.webp?resize=1366%2C426&ssl=1)
Diagrama de espacio tiempo
El diagrama de espacio tiempo es una herramienta visual que nos ayuda a saber como fueron interactuando las entradas y la salida de la compuerta. Este diagrama se asemeja un poco a una gráfica por que en el eje horizontal tenemos el tiempo y en el eje vertical las entradas y salidas. En cuanto a la forma de representa una señal se utilizan las ondas cuadradas, ya que así se pueden representar más fácil los estados altos y bajos de cada señal.
![Diagrama espacio tiempo or- Diagrama espacio tiempo or](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Diagrama-espacio-tiempo-or-.webp?resize=1366%2C426&ssl=1)
