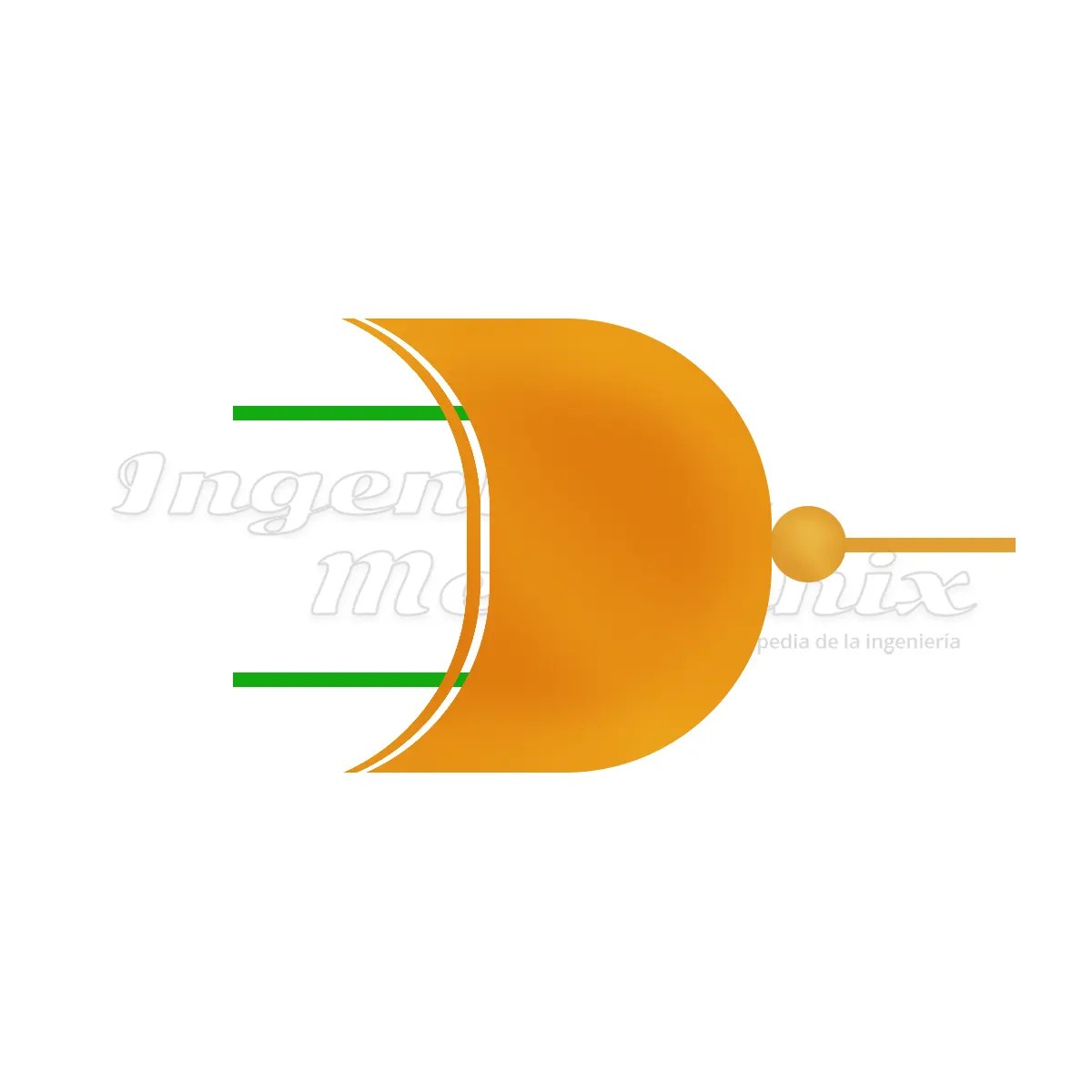

Las compuerta lógica XNOR es la negación de la OR exclusiva y se caracteriza por que no importa cuantas combinaciones tengan sus entradas, esta solo funciona cuando todas su entradas son iguales. Es decir, que de todos los escenarios posibles solo se activa cuando sus entradas están estado bajo o alto.
Prueba el funcionamiento de la compuerta ▼
![Compuerta xnor Compuerta lógica XNOR](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Compuerta-xnor.webp?resize=1200%2C1200&ssl=1)
A | B | Resultado |
---|---|---|
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
Como identificamos una compuerta lógica XNOR

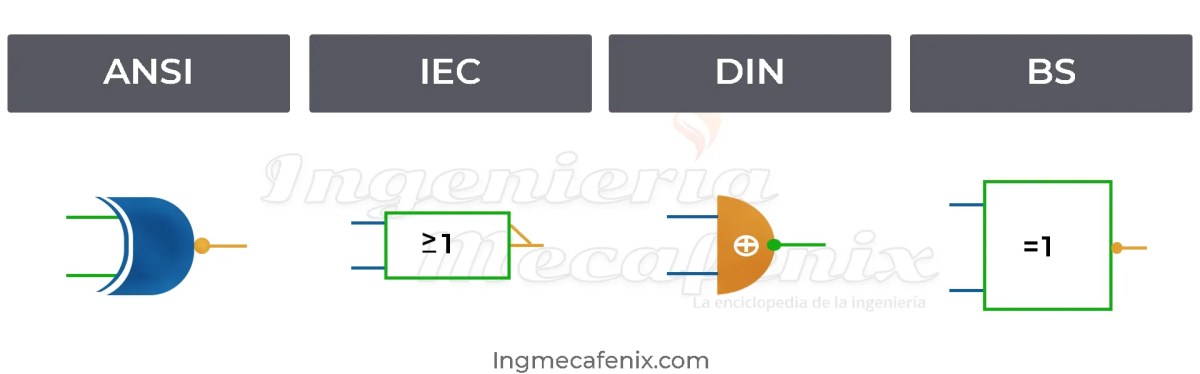

Para poder identificar una compuerta XNOR podemos utilizar una serie de símbolos gráficos que se encargan de representarla. Es importante mencionar que dependiendo de la norma el símbolo puede cambiar un poco. Dentro de las normas existe la ANSI que prácticamente es la mas popular y la que mas utilizamos. Aunque también existen las normas IEC, DIN y la BS.
![Simbologia xnor Simbología compuerta lógica xnor](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Simbologia-xnor.webp?resize=1366%2C426&ssl=1)
Que tipos de compuertas XNOR existen
Dentro de las compuertas XNOR solo podemos encontrar circuitos integrados con compuertas de 2 entradas. Ya que si colocamos mas entradas el funcionamiento cambia totalmente.
- Compuerta Xnor de 2 entradas – 78LS226
![Xnor datasheet Datasheet compuerta xnor](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Xnor-datasheet.webp?resize=1366%2C426&ssl=1)
Como crear compuertas XNOR
Para crear compuertas lógicas XNOR con diferentes entradas, podemos utilizar el método de utilizar las mismas compuertas y unir la salida a una de las entradas de otra XNOR.
O también existe la forma de crearlas a través de un circuito eléctrico. Ya sea con interruptores o con un método un poco mas avanzado que es el de utilizar transistores.
![creacion diferentes xnor Como crear compuertas lógicas XNOR](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/creacion-diferentes-xnor.webp?resize=1366%2C426&ssl=1)

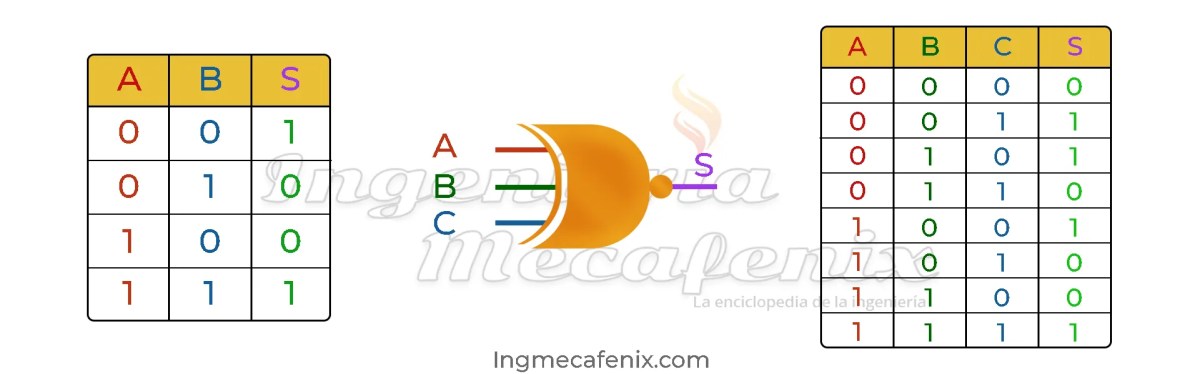

Tabla de verdad compuerta XNOR
La tabla de verdad de la compuerta lógica XNOR se utiliza para saber como va a reaccionar ante las posibles combinaciones que pueden tener sus entradas. Si seguimos algunas reglas, crear esta tabla es una tarea bastante sencilla, no importa si la compuerta tiene 2, 3, 4 o mas entradas.
![Tabla de verdad XNOR Tabla de verdad compuerta XNOR](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Tabla-de-verdad-XNOR.webp?resize=1366%2C426&ssl=1)
Diagrama de espacio tiempo
El diagrama de espacio tiempo es una herramienta visual que nos ayuda a saber como fueron interactuando las entradas y la salida de la compuerta. Este diagrama se asemeja un poco a una gráfica por que en el eje horizontal tenemos el tiempo y en el eje vertical las entradas y salidas. En cuanto a la forma de representa una señal se utilizan las ondas cuadradas, ya que así se pueden representar más fácil los estados altos y bajos de cada señal.
Prueba el funcionamiento de la compuerta ▼
![Diagrama espacio tiempo Xnor Diagrama espacio tiempo Xnor](https://i0.wp.com/www.ingmecafenix.com/wp-content/uploads/2023/05/Diagrama-espacio-tiempo-Xnor.webp?resize=1366%2C426&ssl=1)
